Cloison Pare Feu

Chap. 8

Retour

Là, il faut un peu plus de concentration !

Notes :

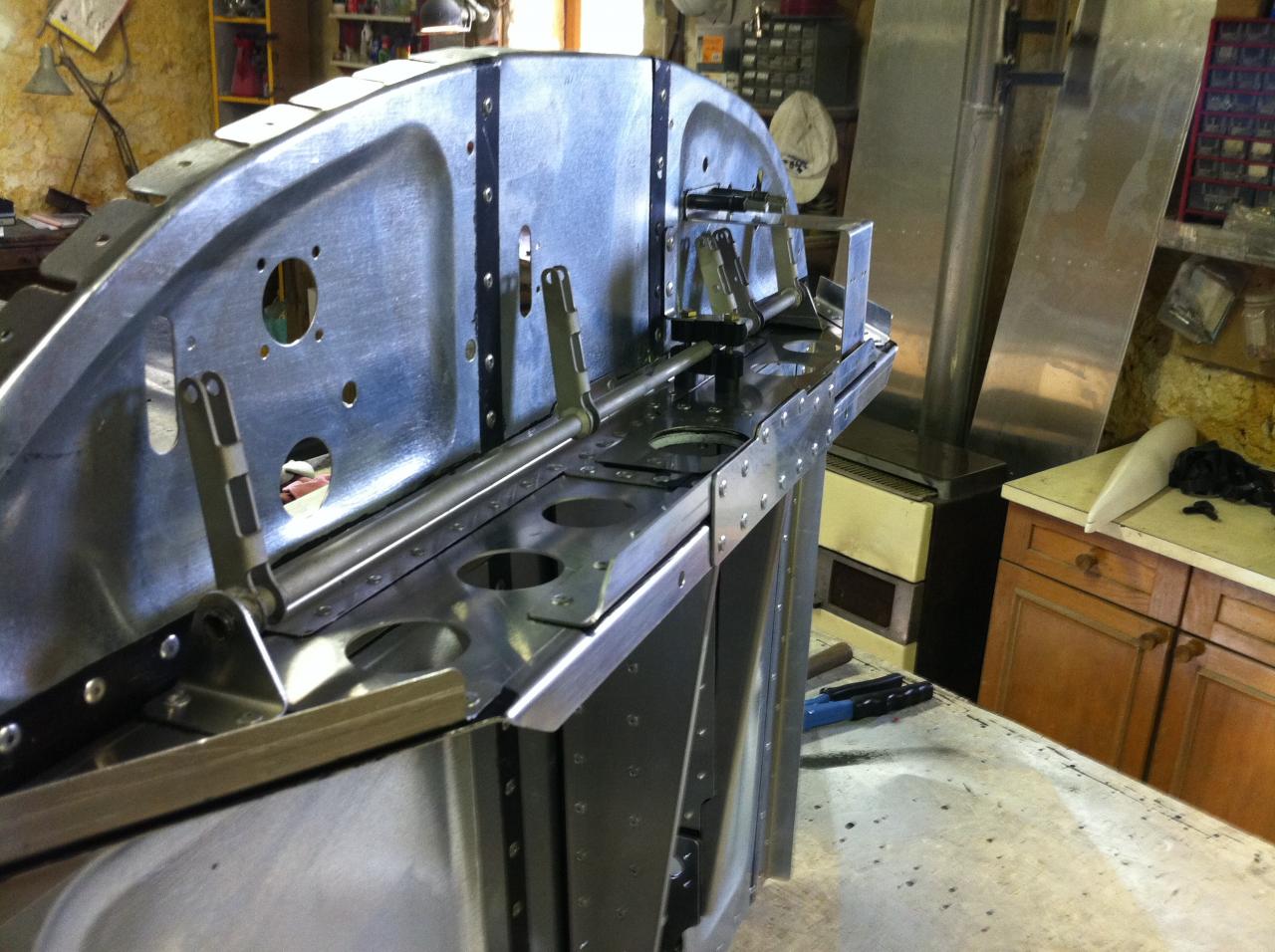

  • Image 1 : La plaque centrale B-6-2C est bien à mettre dessous (en AR). Le rivetage est à faire avec des rivets INOX AS5. Alu & inox Attention ! Penser à la pâte (à dent) "DURALAC" (pub!)

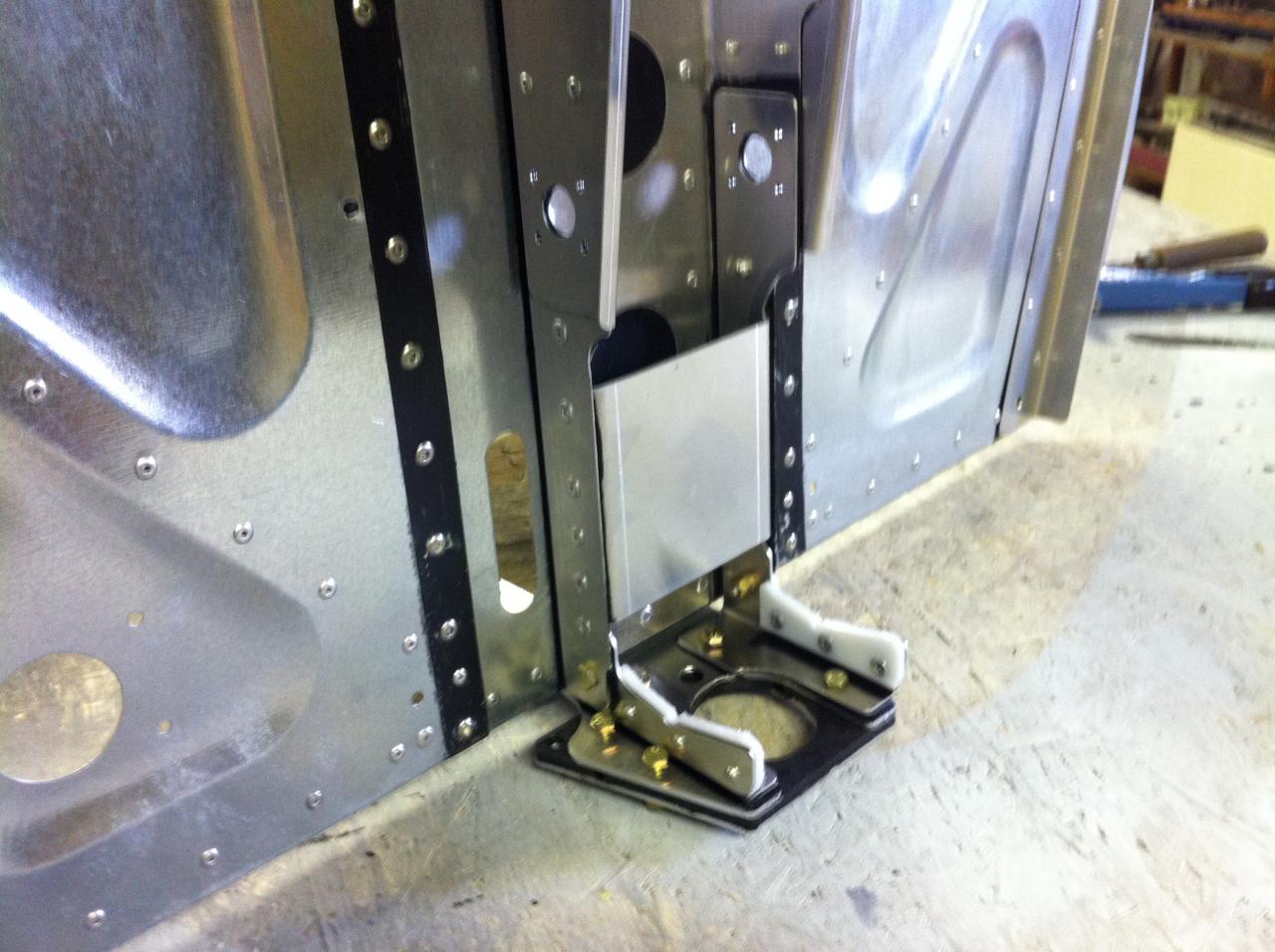

  • Image 2 : Ne pas riveter les 3 trous alignés du haut des équerres de renfort B-6-3R & L

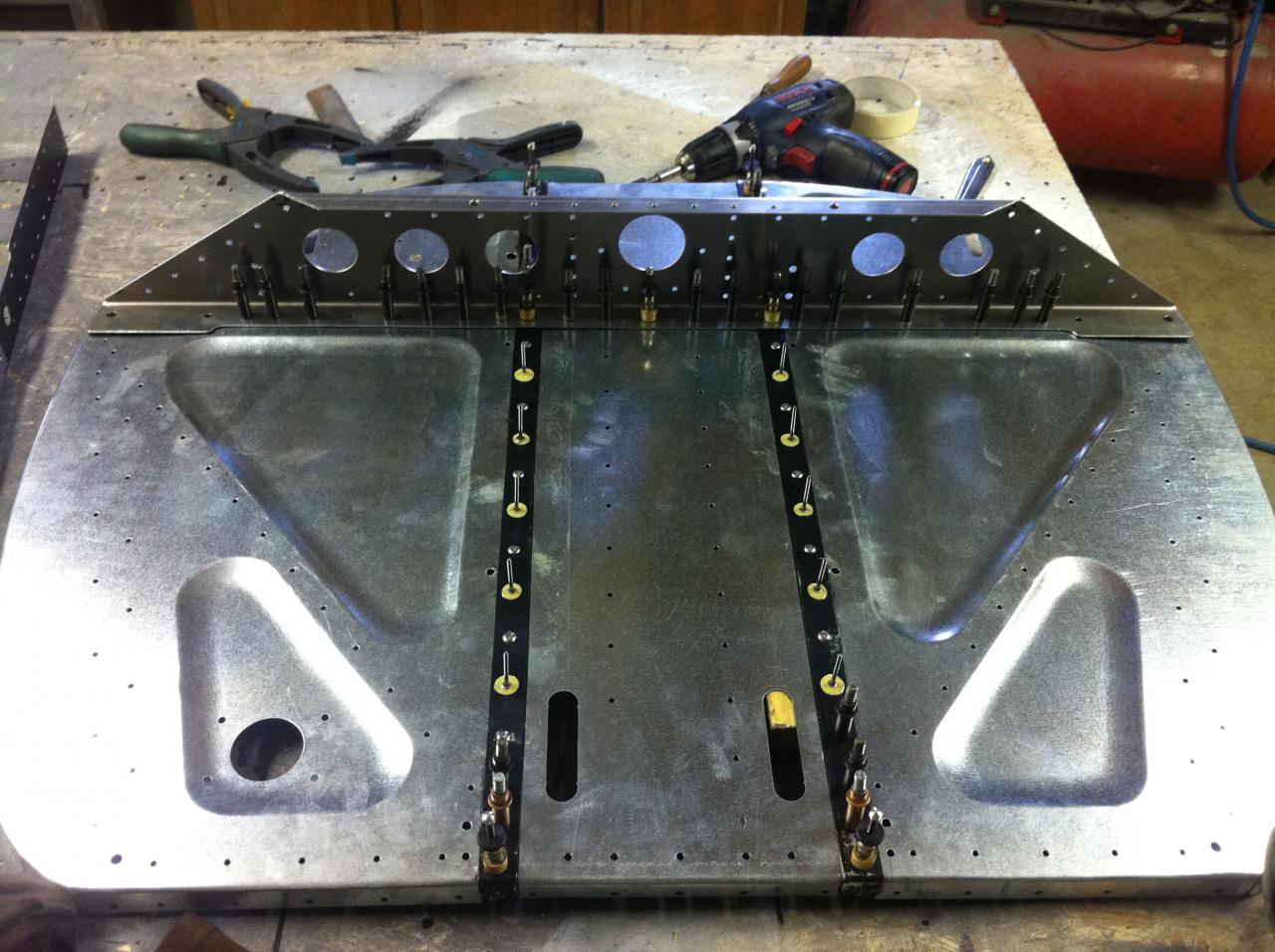

  • Image 6 : Certains trous de la pièce en plastique noire sont à faire!!. B-8-9, la courbure, c 'est vers le haut !
  • Image 8 : Ne pas serrer les boulons ! ( 8 maintenant que 2 trous de plus ont été faits).
  • Image 12 : Équerre SF284, à repercer côté cloison. Ne pas fixer B-8-55 pour l'instant.



Fab Cloison : 15h

TOTAL : 70h30
