Kit Pompe Embarqué Type H

Pompe de remplissage essence 540 L/H - 12 V - 4 A. Avec son système de raccordement par le HAUT des réservoirs et de commande d’arrêt automatique quand le réservoir est plein. 4 m Tuyau

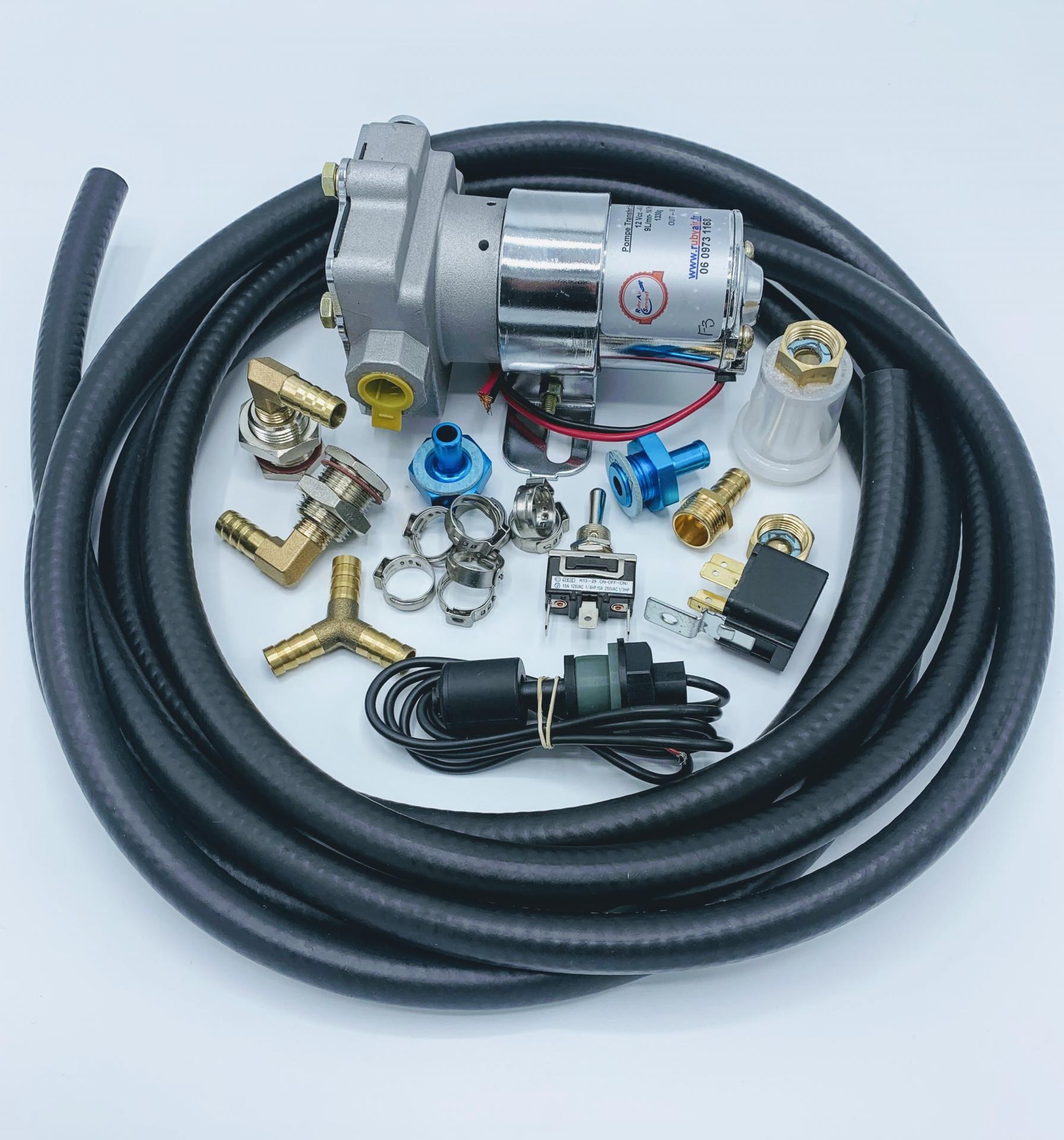

Kit Pompe "Embarqué" (type H) pour un remplissage par le HAUT des réservoirs avec arrêt automatique (antidébordement) comprenant :

  • Pompe électrique 12v cc - 4 A - 1.330kg - 9 l/mn soit 540 l/h - 14psi (1bar) Maxi. Avec 2 raccords 3/8 ''  pour tuyau de 9,5mm int.
  • Crépine filtrante démontable et lavable.
  • Inter de cde à 3 positions dont 2 stables (ON) <-- OFF --> ON, pour le pilotage manuel et pour shunter le capteur antidébordement <- ARRET -> AUTOmatique avec arrêt quand le réservoir est plein.
  • Capteur [déductible en option] : Capteur de niveau Haut Vertical (par défaut, précisez en commentaire si vous voulez un capteur Horizontal). Les capteurs sont montables par l'extérieur du réservoir !
    Ils servent à arrêter la pompe en mode AUTOmatique quand le réservoir est plein et éviter ainsi son débordement par les events. (le mode manuel, par appui maintenu de l'interrupteur de commande, sert à shunter le capteur de trop plein pour compléter le remplissage au dessus du niveau de détection. Généralement quelques litres en plus pour un plein au maximum.)
  • Relais 12v [ déductible en option ] nécessaire pour le pilotage de la pompe en mode AUTOmatique.
  • 4 m de Tuyau souple antistatique noir 9,5 x15
  • 1 Bouchon en laiton & son joint coté coté Aspiration (A mettre à la place de la crépine aprés le plein, afin d'éviter les remontées d'odeur dans la cabine).
  • Colliers, embouts, Y, 2 trav. de cloison avec Raccords à 90° et joints.

​
Ce Kit est particulièrement adapté pour les ULM à ailes hautes type SkyRanger, NYNJA, GUEPY, GUEPARD, ...

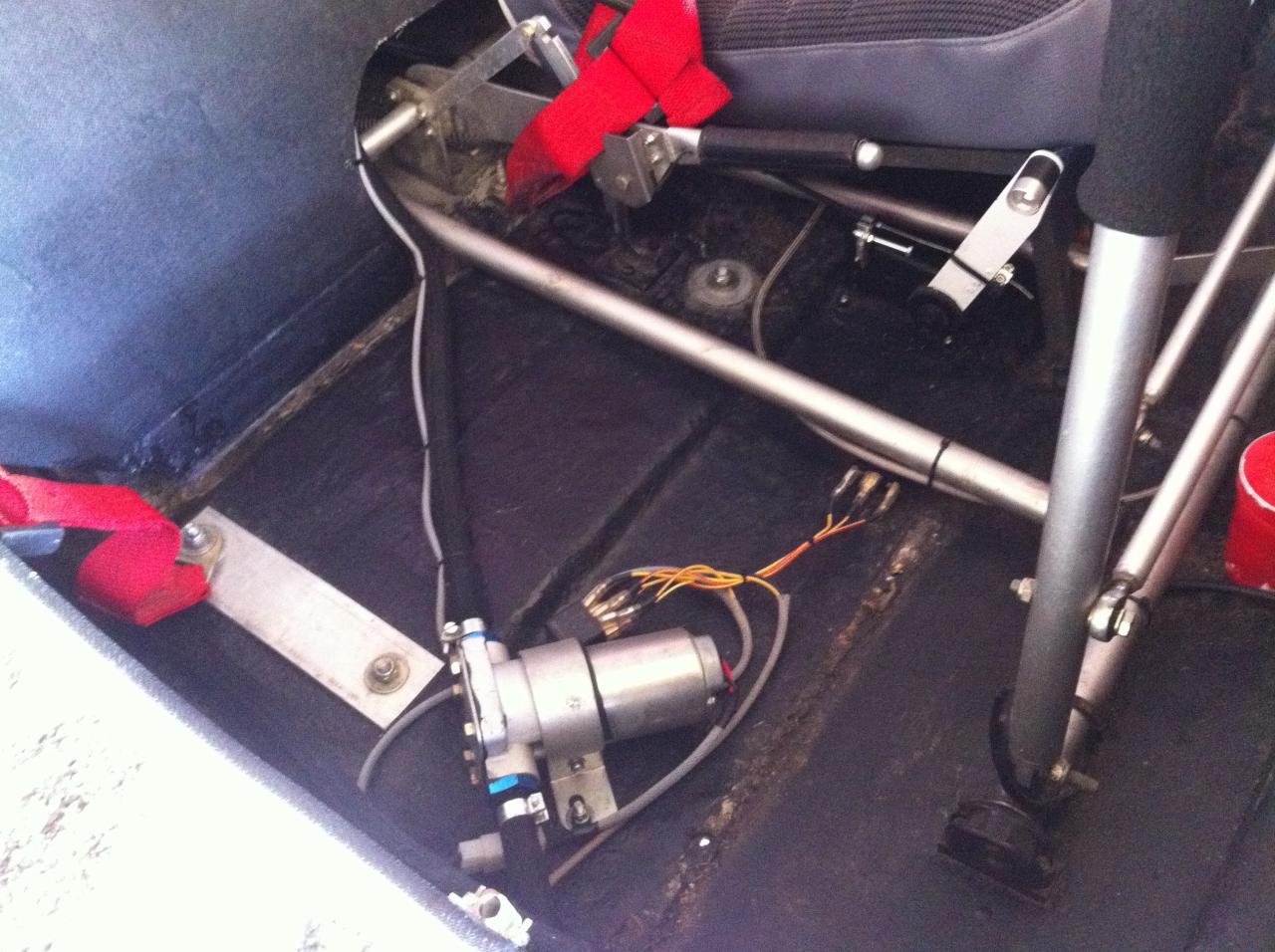

Ainsi équipé, vous pourrez facilement faire le plein de votre avion sans avoir à monter les bidons d'essence en hauteur !!
La fonction arrêt automatique avec le capteur, vous garantit le non débordement des réservoirs.

Nos pompes, avec leurs clapets de décharge interne, sont prévues pour tourner en continu à débit nul

Notice du kit embarque type h 1notice-du-kit-embarque-type-h-1.pdf (105.17 Ko)



Attention : Ces pompes ne sont pas prévues pour tourner en continu à vide (sans liquide)

Tous nos produits sont testés et validés techniquement au sein de notre atelier.

Disponibilité : En stock, livraison en 48h-72h

260.00€ TTC

Disponibilité : En stock, livraison en 48h-72h

380.00€ TTC

Disponibilité : En stock, livraison en 48h-72h

230.00€ TTC

Schema essence kit embarque type H (part le Haut)

Schema essence kit embarque type h pour nynja

Nom du fichier : Schema kit Type H

Taille : 131.39 Ko

Télécharger
